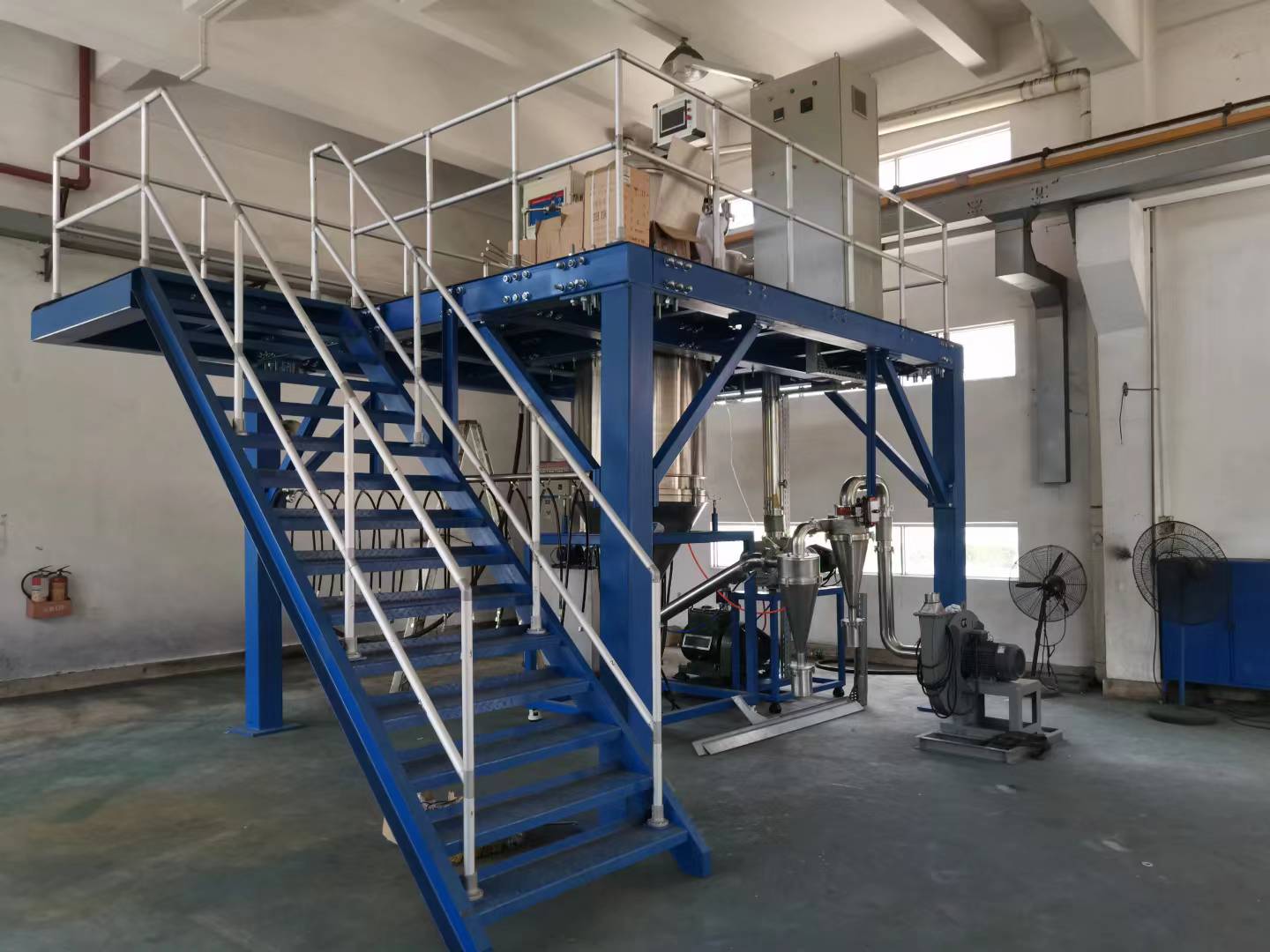

有坩埚真空感应熔炼惰性气体雾化制粉设备（VIGA）
产品应用：
本方案中介绍的VIGA真空感应熔炼惰性气体雾化制粉设备，用于在有坩埚/有导液管的工况下，通过感应熔炼系列合金原材料获得合金液流，通过高压惰性气体将合金雾化成球型粉末。本VIGA设备采用的喷嘴结构为紧耦合限制式环孔喷嘴。特点：雾化粉末具有球形度高、粉末粒度可控、氧含量低、生产成本低以及适应多种金属粉末的生产等优点，已成为高性能及特种合金粉末制备技术的主要发展方向。能很好地满足3D打印耗材金属粉末的特殊要求。主要用于高温合金、铝合金，铜合金等粉末生产。
技术参数：
|
型号 |
JVIGA-2 |
JVIGA-10 |
JVIGA-20 |
JVIGA-50 |
JVIGA-100 |
JVIGA-200 |
|
极限真空度 |
6.6x10-3Pa |
|||||
|
压升率 |
＜0.67Pa/h |
|||||
|
真空测量系统 |
数显复合真空计 |
|||||
|
真空室 |
双层水冷，全不锈钢 |
|||||
|
坩埚熔炼量（钢） |
2KG |
10KG |
20KG |
50KG |
100KG |
200KG |
|
最高温度 |
1750℃（特殊要求可达到2200℃） |
|||||
|
控温精度 |
±5℃ |
|||||
|
合金熔炼方式 |
感应熔炼，中频电源 |
|||||
|
中间包加热方式 |
无 |
感应（或电阻） |
||||
|
溶液温度测量 |
热电偶（可闭环控制） |
|||||
|
雾化器 |
紧耦合环孔式 |
|||||
|
粉末收集系统 |
实验室用小型 |
工业生产型 |
||||
|
泵抽系统 |
三级泵抽系统 |
|||||
|
控制系统 |
触摸屏+PLC控制系统 |
|||||
|
防爆 |
设有膜片式防爆装置及静电防护装置 |
|||||
|
设备尺寸 (L×W×H,mm) |
6000×5000 高度：3900 |
7000×6000×8300 |
7000×6000×11000 |
|||
|
用气需求 |
雾化气体压力2MPa~6MPa，用气量≥900m3/h |
|||||
|
用电需求 |
50KVA，380V/3P/50Hz |
70KVA，380V/3P/50Hz |
70KVA，380V/3P/50Hz |
200KVA，380V/3P/50Hz |
250KVA，380V/3P/50Hz |
350KVA，380V/3P/50Hz |
|
特殊定制 |
1、 雾化气体加热系统及配套雾化器； 2、 真空轴流风机；环保型带反吹双极布袋过滤系统； |
|||||
★设备自带进水分水器、回水回流器阀门及管路；不配置水循环系统；
★可选配水循环系统：包括不锈钢水箱、水泵、阀门及管路等；
★可根据用户需求非标定制。
